前言

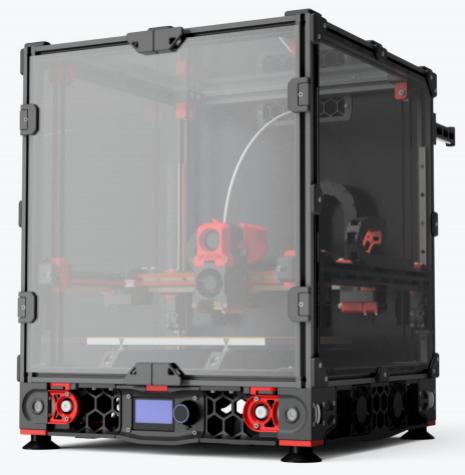

大家好当你看到这篇文章，我想你一定是对一台叫做Voron的3D打印机产生了兴趣，或者你正在组 装一台属于你自己的Voron2.4打印机。的确，Voron是非常棒的全球开源3D打印机项目。无论从外观设 计、功能先进性到最终优秀的打印效果，都是创客手中不可多得的必备工具。

经过2个月时间的学习和准备，我的第一台Voron2.4也可以正常的工作，它打印出来的第一 个零件让我很是惊叹，同时也很欣慰。 Voron官方为每一个机型都准备了机械安装手册，但是很多爱好 者都卡壳在电控方面的安装和调试。为了能让大家少走弯路，我决定整理一份关于Voron2.4的电控教程，帮大家避避坑。能力有限，还望大家多多提出宝贵意见。

大家也可以访问VoronDesign的官方网站www.vorondesign.com或中文网站

www.cnvoron.com获取更多有关开源Voron打印机的相关信息。

安全须知

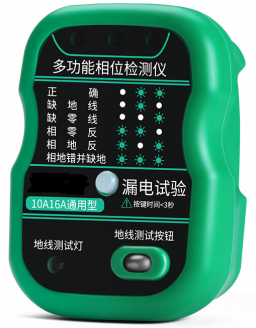

重要的事当然是放在最前面说啦。在Voron2.4电子线路布线时，你会用到交流220V市电。在接触任 何带电的电线或端子之前，请务必拔掉打印机的插头，且等待1-2分钟，确保电源中的所有电容已放电。 很多机友家中的三脚插座可能没有按规范接线，火线零线接反，还有些插座内没有接地线，或者全屋接 地悬空。如果对自己家的插座不放心，可以买个简易测试仪（如下图）测试一下。为了确保人身安全， 请确保打印机的框架可靠接地，并使用带有漏电保护功能的插座、接线板。

打印机通电时，切勿插拔任何设备（无论是高电压或低电压）。 除了存在安全隐患外，还很可能会损 坏电子元件。特别值得注意的是步进驱动器，在通电时插拔步进电机的线束，很容易造成驱动器的永久 损坏，切记，切记，切记。

1、硬件篇

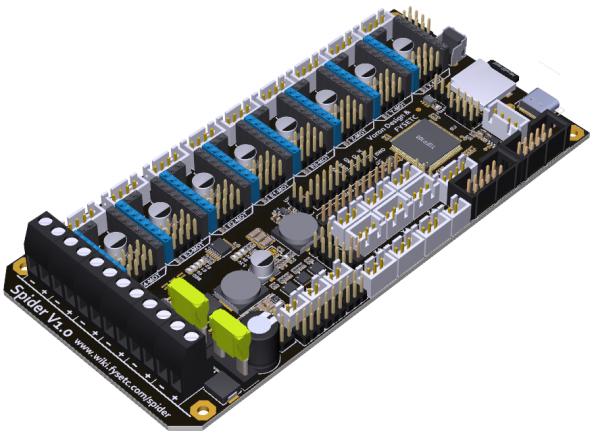

1.1 蜘蛛是个啥

这里说的蜘蛛可不是八脚恐怖爬虫，而是Spider主板，是深圳富源盛电子科技有限公司FYSETC全新打造 的一款可以支持8路步进电机的 3D打印机控制主板。

1.2 蜘蛛主板的参数和特性

外观尺寸: 155.3mm x 76.5mm

微处理器： ARM 32-bit Cortex™-M4 CPU—-STM32F446（ 180Mhz ），所有IO接口可以耐受5V输 入电压

输入电压：DC18~28V

· 板载输出电压：12V@5A DC-DC ，5V@8A DC-DC (专为Raspberry Pi供电) ，3.3V@0.8A 电机驱动器：8路可拔插式步进驱动接口

限位开关：6路有源限位插座，24V/3.3V可选，可以使用各类传感器（例如：PL08N、 BL Touch、 槽型光电开关、 TT Touch等）。

· 输出IO：10路可PWM控制的mosfet 输出端口 (1for HotBed@15A, 3 for Heat-End@5A, 3 for fans@1A, 3 for RGB LED strip@1A)

输入IO： ，所有IO接口可以耐受5V输入电压。

温度传感器 ：3pin温度传感器插座, 可使用热敏电阻或热电偶 (如 AD597 模块)，板载4.7kOh m 0.1% 上拉电阻，可直接连接PT1000，如果使用PT100 ，仍需使用信号放大板。

通讯接口：USB TypeC、 Uart ，EXP1&EXP2有更多的复用功能，如USART、 I2C、CAN等 显示屏：可适配LCD12864、 LCD2004等字符型液晶屏

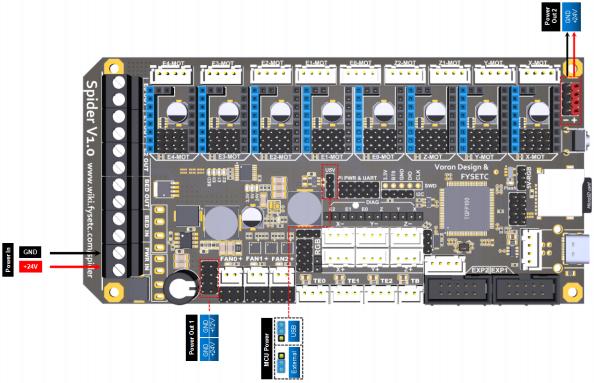

1.3 蜘蛛主板的接线—电源输入、 输出

很多新手会很迷茫，在拿到主板以后就迫不及待的把主板安装到机器上。其实一块新的主板还需要 做很多的准备工作，确认可以正常工作了，再装到机器上接线，这样可以避免很多不必要的麻烦，先来 看看怎么给蜘蛛主板供电吧。

Power In ：蜘蛛主板推荐使用24V供电，根据外设的数量，选用200-300W的优质开关电源供电（例

如：明纬电源、普德新星电源）。使用AWG18# – AWG14#线从开关电源的DC输出端子接至主板Power In端子 。使用足够粗的供电线缆可以减小电压降，保障主板的稳定。

Power Out1：可输出两路12V和两路24V电压，用于给其他外部设备供电，请注意总电流不要超过主板 最大输出范围。

Power Out2：可输出两路24V电压，用于给其他外部设备供电，请注意总电流不要超过主板最大输出范 围。

MCU Power：MCU供电选择跳线，可以由USB供电或由内部DC-DC电源供电，在烧录固件及调试主板 时可以使用USB供电（EXP1和EXP2没有连接在USB供电上 、所以仅由USB供电的时候连接在此处的设备 不会工作、比如屏幕不会亮起），平常使用请选择内部DC-DC电源供电。

1.4 步进电机的接线

1.4.1 步进驱动器的跳线设置

常见的步进驱动模块无外乎3种：

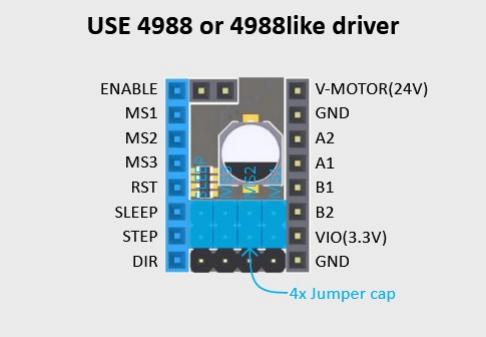

一种是STEP/ DIR模式。主要通过硬件跳线来设置细分，通过调电位器来改变电流大小，比如最常见最经 典的A4988驱动。如果使用这类传统步进驱动，需要查询所使用的步进驱动厂家提供的细分配置表，然 后用跳线帽来进行细分设置。 注意：高电平在上，低电平在下

第二种是UART模式。最具代表性是德国Trinamic公司的TMC2208 TMC2209 TMC2225 TMC2226等，这 类芯片可与主控IC进行Uart异步串行通信，所以细分设置、电流大小、静音功能等，都可以通过软件进 行调节。

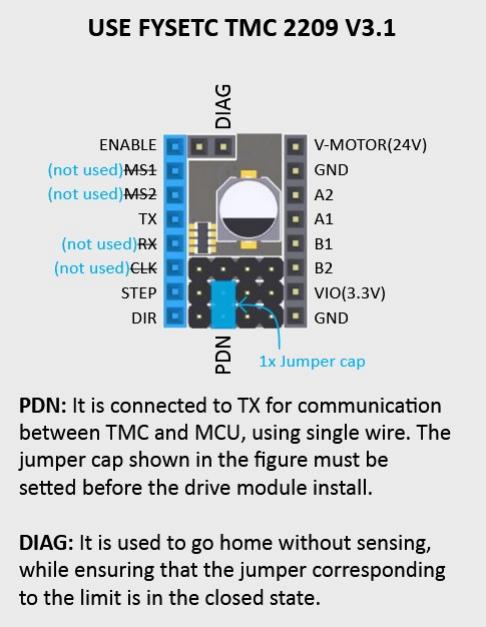

使用UART模式时，需要按下图方式进行跳线设置。

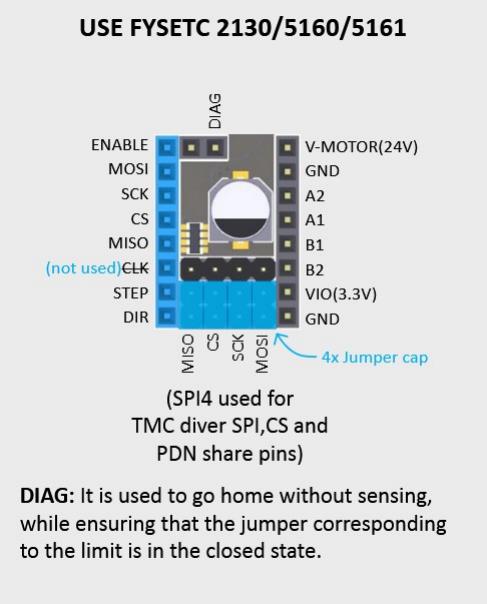

第三种是SPI模式。最具代表性是德国Trinamic公司的TMC2230 TMC5160 TMC5161 6等，这类芯片可与 主控IC进行SPI通步串行通信，通信速率更快，且这类芯片都具备一些高级功能，都需要通过SPI总线进 行配置，例如堵转检测，电流动态控制，防抖动功能，静音驱动，斜坡发生器，力矩动态调节等等。

使用SPI模式时，需要按下图方式进行跳线设置。

如果你使用的是其他厂家的步进驱动，引脚可能有所不同。请根据所购模块厂家提供的资料进行跳线、 使用。

1.4.2 步进驱动器的安装

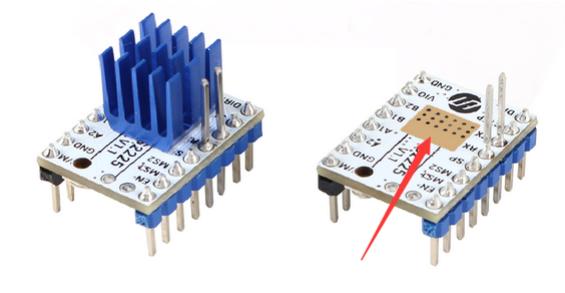

将驱动器附赠的散热片贴在步进驱动器铜箔的顶部，有条件的话，建议使用风扇对驱动器进行辅助 散热，否则你可能会打印件错层等其他问题。这一点对于TMC 2208s尤为重要，因为它们具有更高的

RDSon ，在相同的电流下会产生更多的热量。

注意！！！

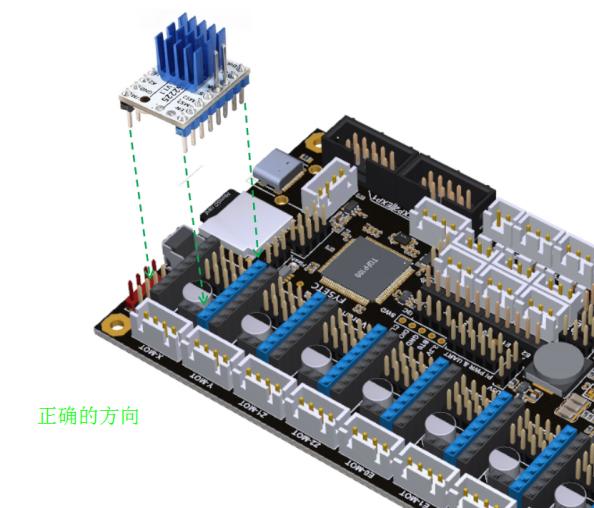

安装驱动模块时一定要确保方向正确。如果你把驱动器插反了，可能你会看见“昂贵的烟花”。

步进驱动器的两排杜邦插座使用了不同的颜色，一排是黑色的，一排是蓝色的，请将驱动模块按颜色与 插座的一一对应插入。

1.4.3 步进电机的接线

3D打印机一般使用的都是两相步进电机，其内部是由两组线圈绕制而成，原理图如下。使用万用表 蜂鸣档测量步进电机的4根线，同相线圈的两根线会发出声音，不同相不会有声音。插座上1/2为一相， 3/4为另外一相，交换两相的位置可以变换电机转动方向。

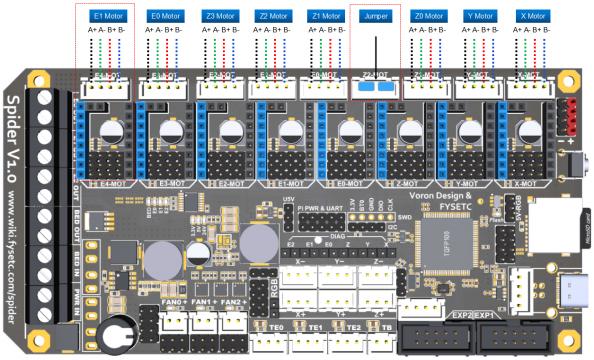

将X 、Y、Z0、Z1、Z2、Z3、 E0 共7个电机插入对应的插座

其中Jumper的位置，需要使用两枚跳线帽短接引脚，否则Z0的电机将不会转动

E1为预留的第二挤出机的电机驱动，如果不使用，可以不插驱动器。

1.5 热床、 喷头加热块接线

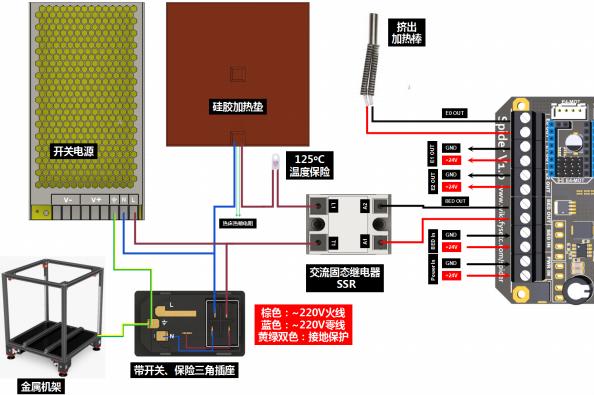

Voron2.4是一款可以封箱打印高温材料的打印机，所以需要一款大功率的交流热床，才能在打印过程中 保障床身温度的稳定及仓温的稳定。 一般的打印机主板不能直接控制交流热床，需要借助交流固态继电 器（SSR）来进行控制，具体的接线见下图。

加热棒的接线不区分正负极，请将加热棒接至主板E0 OUT接口。

注意！！！为确保用电安全，请将金属机架进行可靠接地。

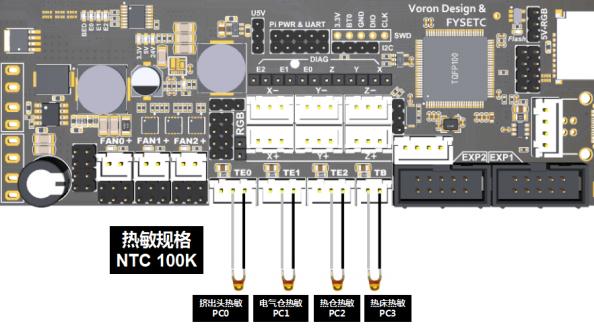

1.6 温度传感器的接线

蜘蛛主板可以接入4路温度传感器，可以满足Voron2.4的测温需要。常规的NTC100K热敏电阻可按照下 图接线方式直接连接，

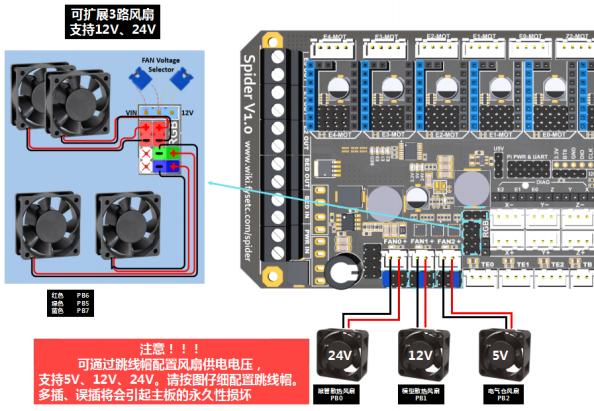

1.7 散热风扇的接线

1.8 限位传感器的接线

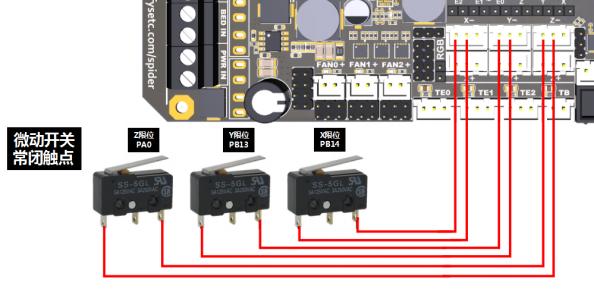

限位开关有常开（NO）和常闭（NC）之分。在Voron2.4的机型上，我建议大家使用常闭（NC）的方式 （如下图），这样在线缆开路或者开关触点接触不良时，软件会有报错提示，可以避免因复位开关失灵 而导致的撞头。

1.9 Probe调平传感器

Voron2.4官方建议使用的是PL08N传感器来进行热床调平，由于PL08N是使用24V供电，它的输出引脚 在高电平状态下为24V，这大大超出了MCU 引脚的耐受范围。蜘蛛主板的Z+端口，内置了BAT85二极管 用作高低电平隔离，所以可以直接将PL08N传感器直接插入Z+端口，而不需另外去外接二极管。

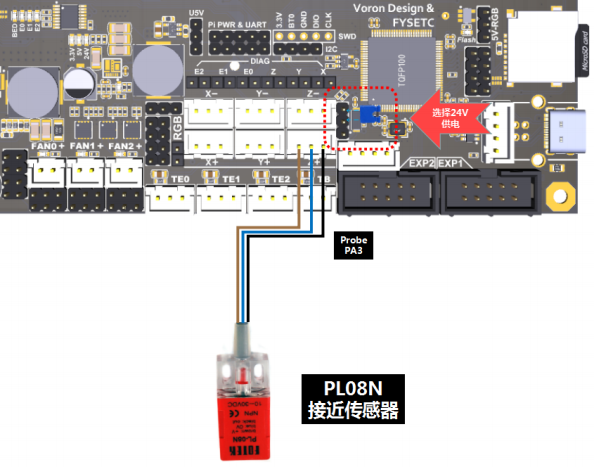

另外Z+端口的供电是可以通过跳线帽去选择的，在使用PL08N传感器时，请将跳线帽按下图位置插入。

由于市面上很少能买到PL08N的正品，所以很多网友想改用BL-Touch传感器来进行热床调平。 BL-Touch 需要3根线为舵机供电，2根线用作信号的输出，使用时按下图所示进行连接，需要占用Z+ Z- Y+三个端

口，请仔细确认连线是否正确

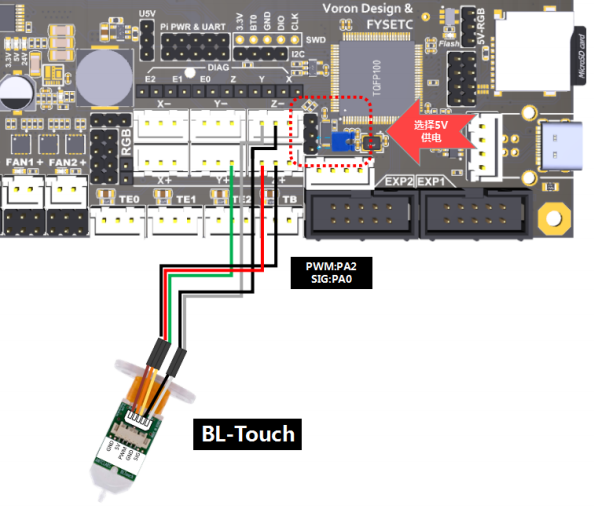

注意：BL-Touch是5V供电的器件，必须要按下图将Z+的供电跳线插入5V端。错误的电压设置可能会永 久性损坏主板及传感器，切记切记切记！！！

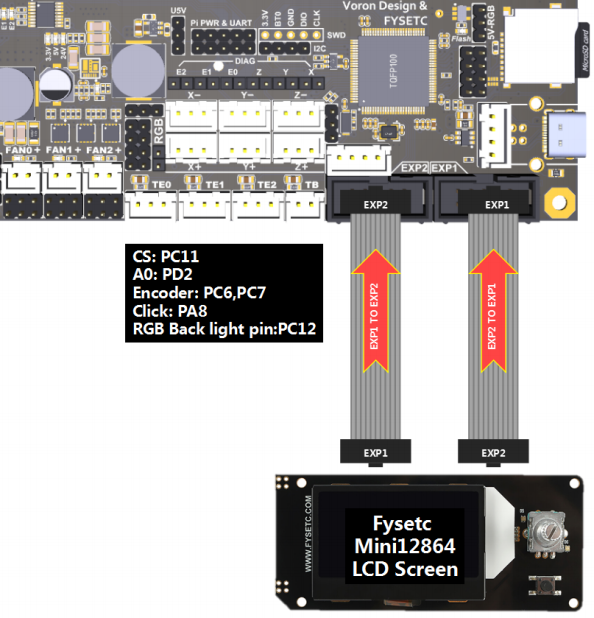

1.10 Mini12864接线

Voron2.4官方推荐是字符型的Mini12864显示屏，需要使用2根16pin的排线将Mini12864与蜘蛛相连接， 排线和插座有防呆设计，直接将排线插头的凸起点对准插座的缺口插入即可。

注意：在连接排线的时候，Spider V1.0需要按照下图的提示，将EXP1和EXP2端口交叉互换；Spider V1.1则不需要交叉，否则可能无法正常点亮显示屏，切记切记切记！！！

由于各个厂家的引脚定义不同，如需连接其他厂家的Mini2864，可以至https://wiki.fysetc.com/Spider/ #32-wiring-fysetc-mini-12864-v21查看相关信息。

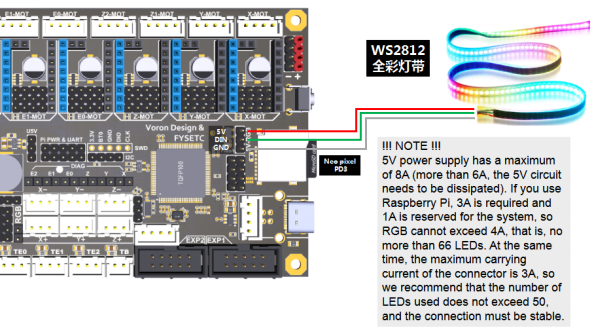

1.11 RGB灯带接线

为了让机器机箱内更漂亮更炫，可以在机箱内使用RGB全彩灯带来作为氛围灯，并且可以编辑一些自定 义的宏，让灯带自动的变换颜色。这里给大家介绍的是采用内置WS2812驱动的灯带，它主需要一组5V 供电和1根信号线，便可以控制灯带的色彩、亮度的变换。蜘蛛主板提供了专用的接口，接线方式如下 图。

注意：主板5V最大输出8A（当输出电流大于6A时，DCDC电路需要加散热片）。如果你的蜘蛛主板同时 也在给树莓派供电，那么建议RGB灯带不要超过50个灯珠，以免主板电压不稳定，影响到打印。

1.12 树莓派接线

蜘蛛主板提供了2种通讯方式与树莓派连接，一种是使用USB端口，一种是Uart端口，并且蜘蛛主板可以

直接为树莓派供电，这样可以省去单独的5V开关电源。下面我来介绍下两种方式。

1.12.1 蜘蛛主板与树莓派的连接–Uart

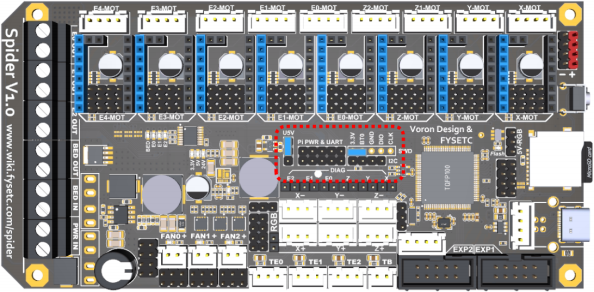

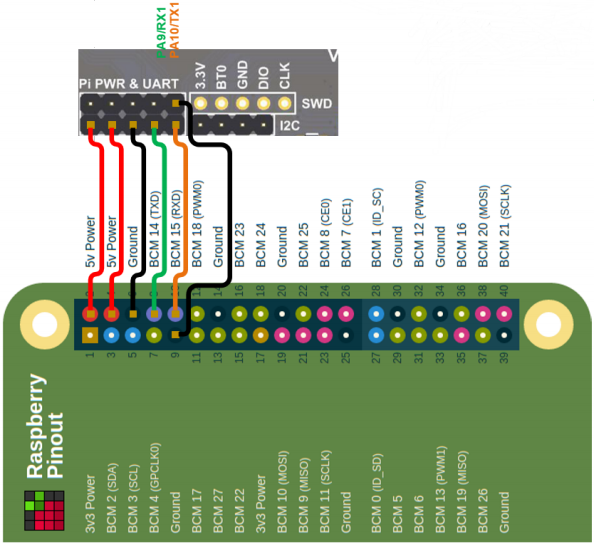

可以使用蜘蛛主板包装内附送的线束，按下图所示方式将蜘蛛主板与树莓派进行连接，在主板接通24V 电源的同时，树莓派也将得电启动。

由于树莓派3、3B、4等型号，板载的蓝牙串口占用资源，需要通过下列操作，将串口功能重新映射到 GPIO14 and GPIO15后才可正常工作。

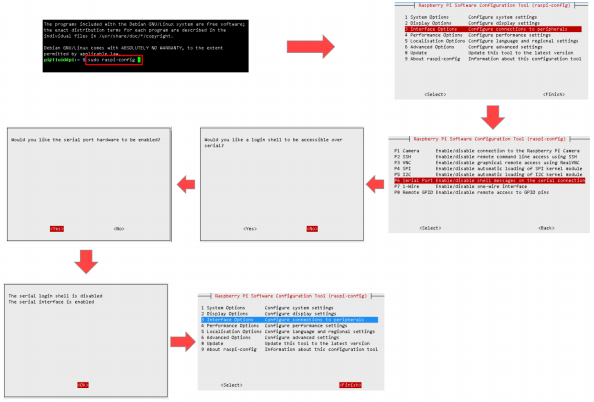

第一步

输入以下命令配置树莓派串口

sudo raspi-config

=> Interfacing Option

=> Serial Port

=> NO

=> YES

=> OK

=> Finsh

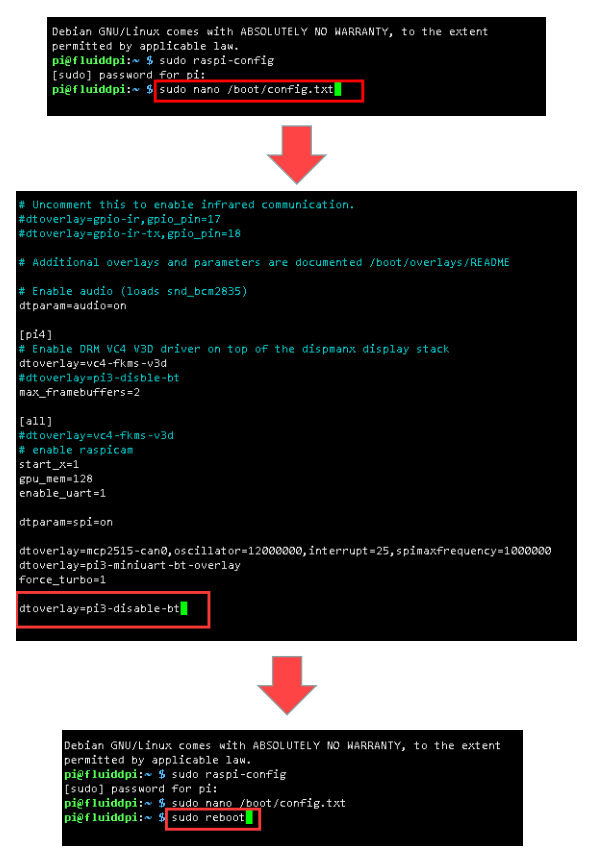

第二步

输入以下命令编辑/boot/config.txt

sudo nano /boot/config.txt

=> 在文件最底部添加如下字段 :

dtoverlay=pi3-disable-bt

保存退出，输入一下命令重启

sudo reboot

第三步

sudo nano /boot/cmdline.txt

=>删除一下字段 ： “console=serial0,115200″或者 “console=ttyAMA0,115200”

sudo reboot

1.12.2 蜘蛛主板与树莓派的连接–USB

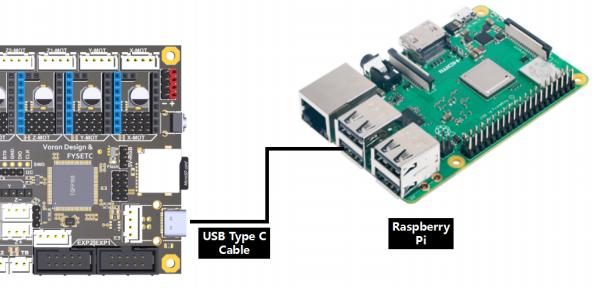

使用USB Type C线缆连接蜘蛛主板与树莓派，此时树莓派供电可以使用上述Uart线束，或者使用其他5V 电源给树莓派供电也可。

使用USB方式连接，不需要进行特别的软件设置。

以上介绍了基本硬件的连接及注意事项，机友们在接线过程中一定要仔细看清楚，通电前再次的仔细检 查，特别是供电的线束正确的连接，避免烧毁硬件，影响装机的心情。

2、软件篇

2.1 Klipper简介

介绍完硬件了，下面来介绍一下软件。接触过3D打印机的朋友对固件一词应该不陌生，很多人都自己编 译过marlin固件。但是Voron2.4官方推荐使用的固件是一款基于树莓派的3D打印机固件–klipper。

有关Klipper的相关知识，可以访问klipper的官方网站 www.klipper3d.org/

目前Klipper的可视化操作界面主要有以下3种:

Octoprint Mainsail

Fluidd

官方主页： https://octoprint.org/

官方主页： https://docs.mainsail.xyz/

官方主页： https://docs.fluidd.xyz/

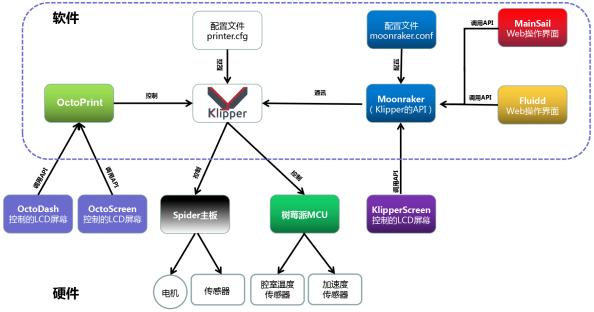

它们之间的关系可以见下图：

本文主要以目前较为活跃的轻量级系统–Fluidd来介绍Klipper的安装及使用。以上所说的Fluidd、

klipper等等一系列软件并不是直接在打印机主板上用的，而是需要安装在树莓派里的，这就需要有一定 linux操作知识。如果一点也不懂的也没关系，跟着我给的步骤一步步操作，相信你也能自己把系统安装 好。

2.2 安装Fluidd系统镜像

Fluidd官网提供了树莓派系统的专用镜像–FluiddPI，这个镜像已经预安装了Fluidd、 Klipper、

Moonraker及一些必须的系统依赖。使用这个镜像可以省略不少麻烦，当然如果有一定操作能力的网友 也可以参照Fluidd官网说明，在其他linux系统里去手动安装Fluidd ，这里我就不再展开介绍。

2.2.1 硬件准备 ：

•树莓派3B、3B+或者4B

•一张不小于16G的TF存储卡

•一个TF读卡器

•一台安装有windows操作系统的PC。

2.2.2 软件准备 ：

•SDformatter v4.0及以上版本 • balenaEtcher v1.5及以上版本

• Notepad++ 最新版本

•Xshell6Portable

下载地址： https://www.balena.io/etcher/

下载地址： https://notepad-plus.en.softonic.com/

下载地址： https://www.netsarang.com/zh/free-for-home-school/

•WinSCP 最新版本

• FluiddPI最新镜像

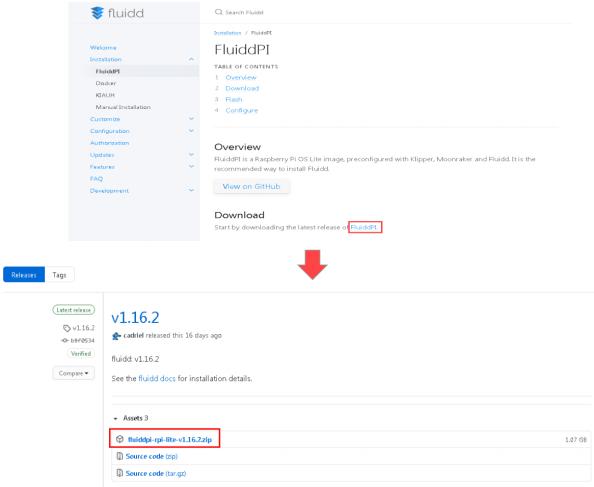

Fluidd镜像下载如下图

下载地址： https://winscp.net/eng/docs/lang:chs

下载地址： https://docs.fluidd.xyz/installation/fluiddpi

2.2.3 烧录镜像 ：

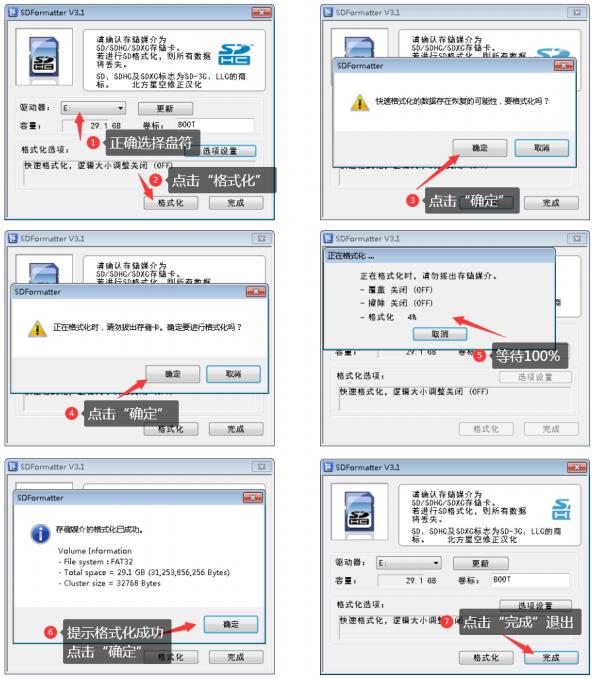

1、将TF卡插入读卡器，将读卡器插入电脑USB接口，使用SDformatter对TF卡进行格式化。

注意：此操作会删除TF卡上所有的数据，请做好数据备份

具体操作见下图：

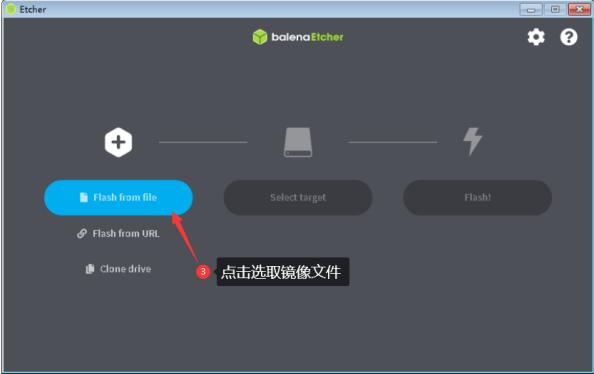

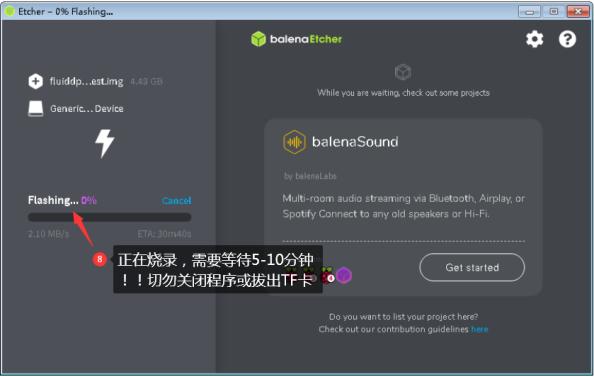

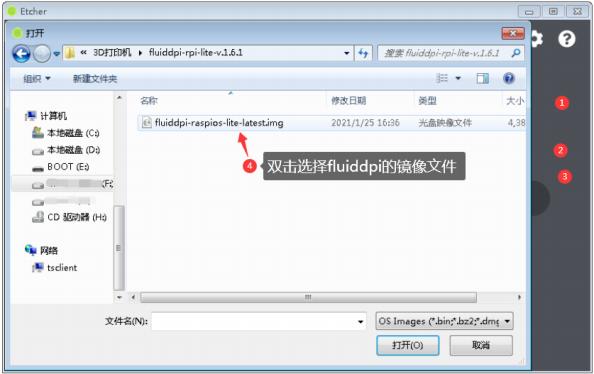

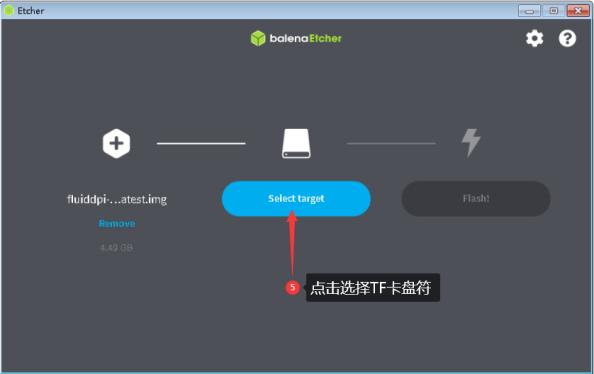

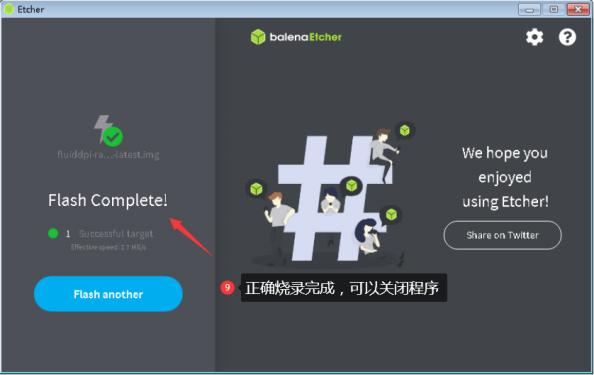

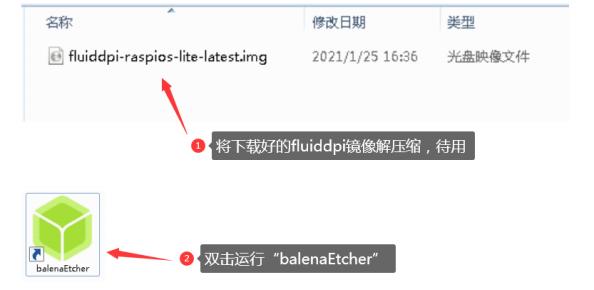

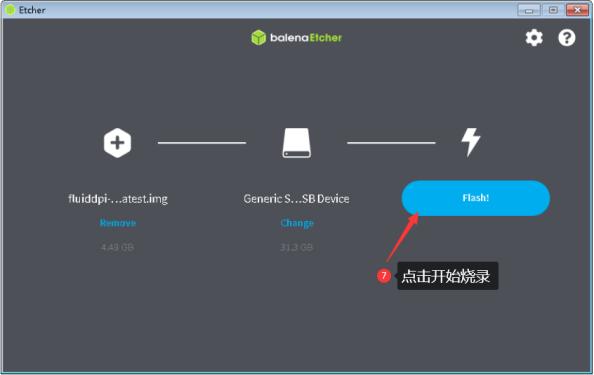

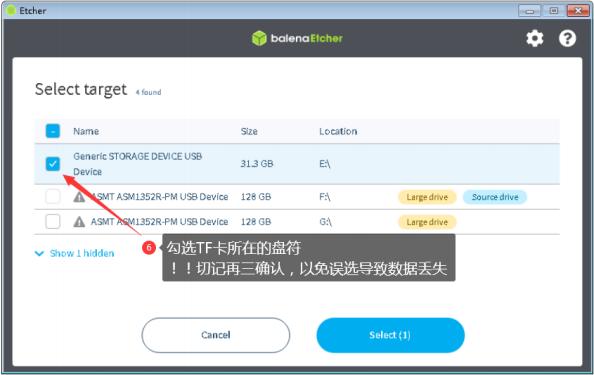

2、烧录镜像

按下图顺序进行操作：

2.3 设置树莓派连入无线网络

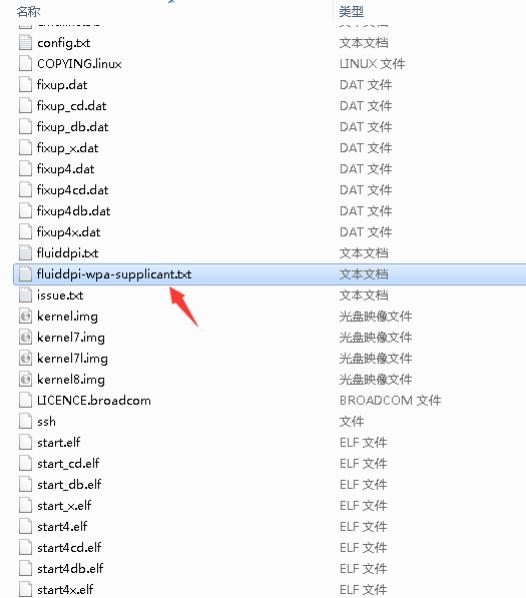

1、安全弹出读卡器，并重新插入读卡器。系统将识别到一个256M大小的分区，打开该分区找到 “fluiddpi-wpa-supplicant.txt“。使用Notepad++打开该文件找到下列字段。

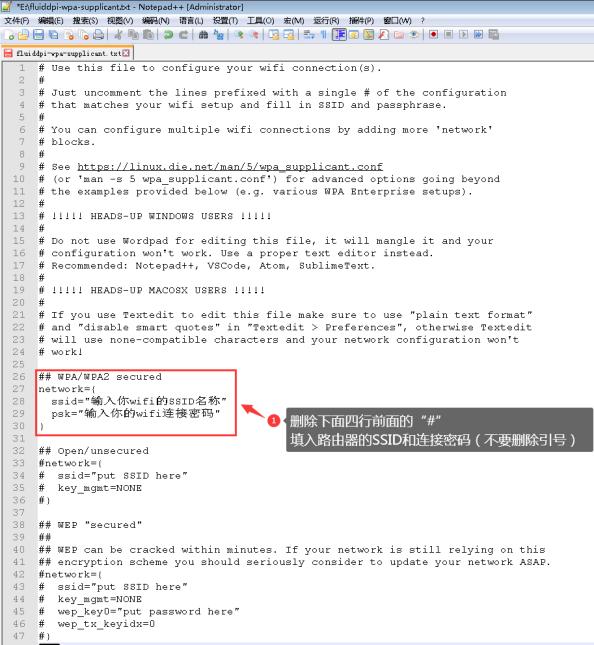

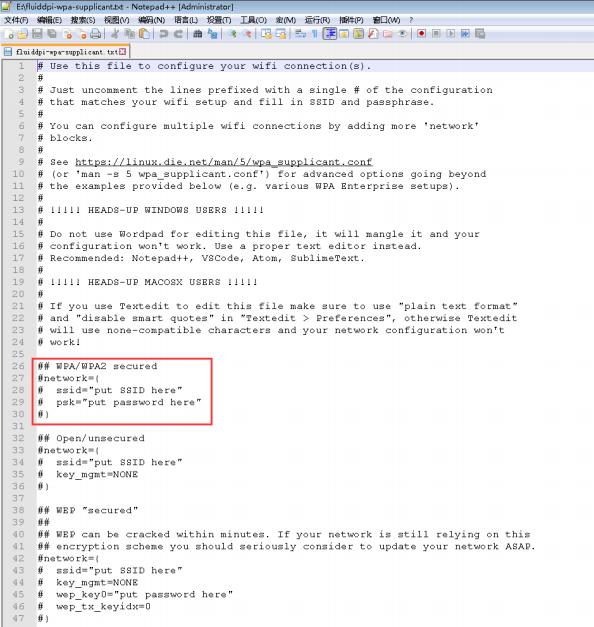

2、使用Notepad++打开该文件找到下列字段。

2、删除相关设置的注释符“#”，设置路由器热点名称及连接密码，保存退出。

3、将TF卡插入树莓派接通电源，树莓派将自动启动。启动期间，绿色的指示灯将无规律闪烁。约1分钟 左右，启动完成。

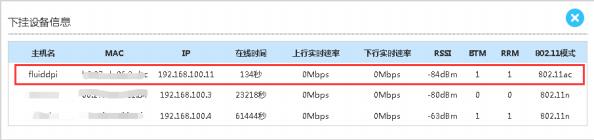

4、打开路由器管理界面，查看新连入网络的设备，并记录IP地址。

2.4 第一次打开Fluidd的Web界面

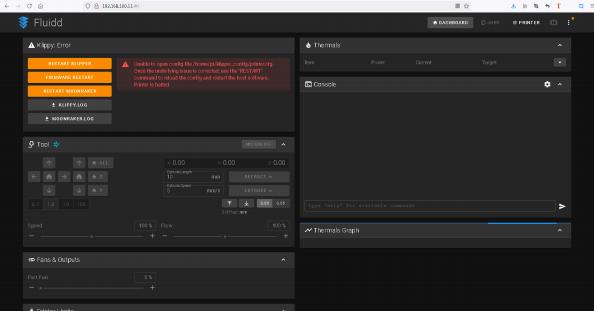

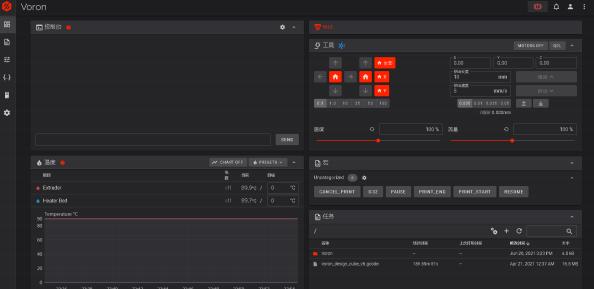

在浏览器地址栏输入上述IP地址，可以打开Fluidd的Web页面。第一次打开，由于还没有正确的配 置klipper ，状态栏会有报错信息，当我们正确配置了klipper后，这些报错信息将会消失。

2.5 编译主板的Klipper固件

前面我们介绍了上位机程序的安装方法，现在我们要利用klipper来生成一个主板的固件，主板刷入 了这个固件之后，才能接受klipper的指令，控制相应的电机、热床，反馈传感器信息等。

2.5.1 建立SSH连接

树莓派的linux的系统连入网络后，可以通过SSH进行远程设置。它不像我们传统的windows操作系统， 有图形界面，所有的操作都要通过键盘输入文本或者命令来执行，所以接下来先给大家介绍如何远程连 接到树莓派。

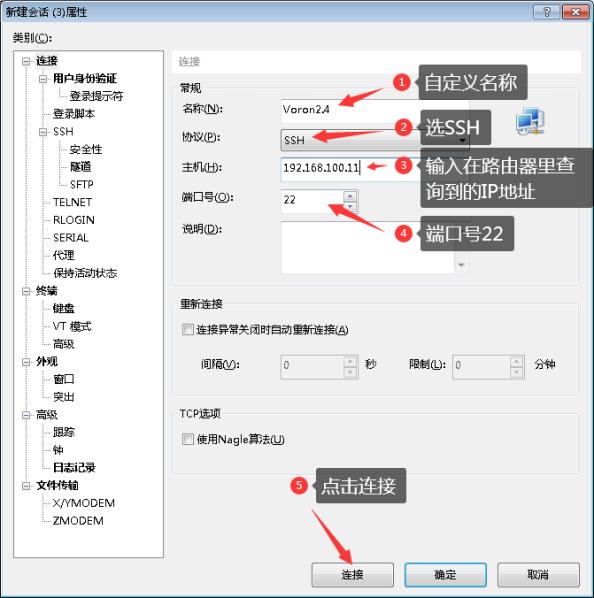

打开XShell软件 ，建立新的连接：

名称：可任意输入

协议：选择“SSH”

主机：在路由器里查询到的树莓派IP地址

端口号：22

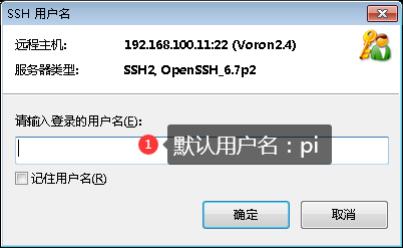

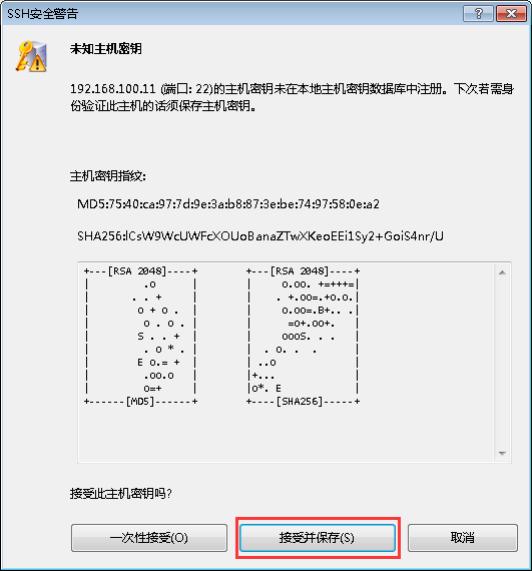

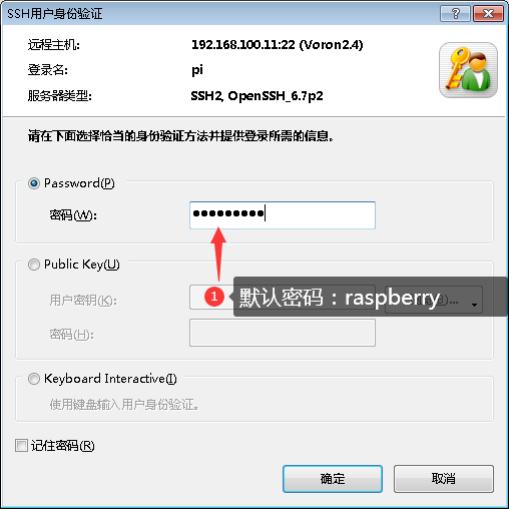

接受并保存安全密钥，输入用户名：pi，密码： raspberry

注意：为了安全起见，建议使用 sudo raspi–config 命令进入树莓派配置界面，通过 System Options>–Password 选项更改密码。

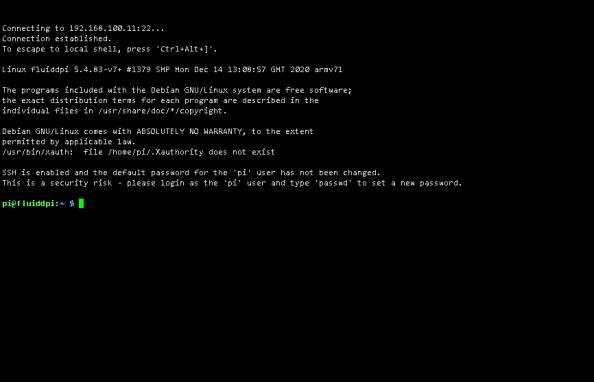

在通过以上的验证后，将会看到下图的界面，这个就是linux操作系统的用户界面，称之为shell。

2.5.2 树莓派换国内源

树莓派系统里安装软件，就像我们的苹果手机一样，有一个专门的软件仓库。默认的仓库地址是国外的 服务器，所以在进行一些软件安装的时候会非常的慢，我们可以通过下面的操作把仓库的地址设置为国 内镜像服务器的地址。

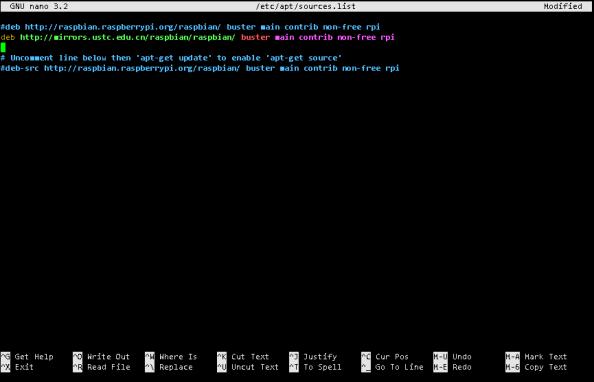

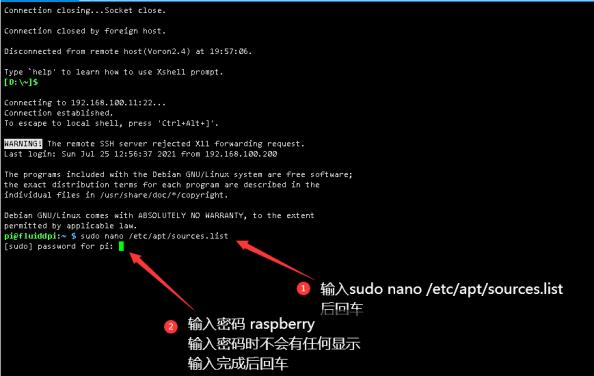

在shell中输入 sudo nano /etc/apt/sources.list

修改树莓派应用软件源

进入文档编辑界面，将原国外服务器地址前加#进行注释，换行输入国内镜像服务器地址：

deb http://mirrors.ustc.edu.cn/raspbian/raspbian/ buster main contrib non-free rpi

修改完“Ctrl+X”保存退出。如下图

修改树莓派系统源

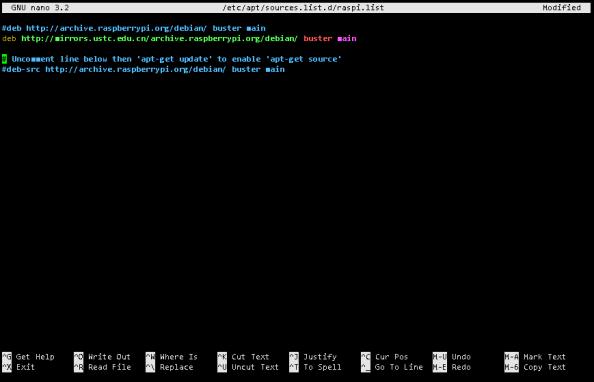

在shell输入 sudo nano /etc/apt/sources.list.d/raspi.list

进入文档编辑界面，将原国外服务器地址前加#进行注释，换行输入国内镜像服务器地址：

deb http://mirrors.ustc.edu.cn/archive.raspberrypi.org/debian/ buster main

修改完“Ctrl+X”保存退出。

2.5.3 升级树莓派系统及软件

更换好国内源，就可以对树莓派的系统和软件进行升级，新的系统和软件会修复一些已知的bug，建议 升级。（此步骤不是必须的，也可跳过）

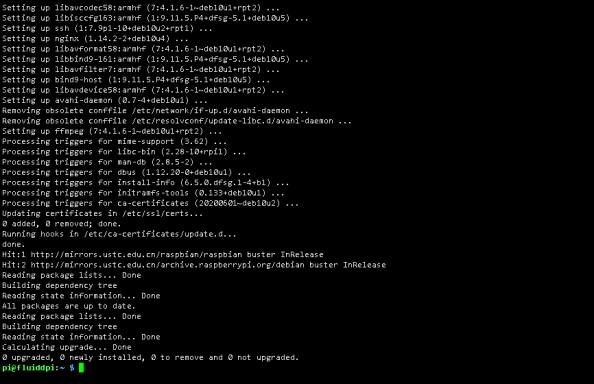

在shell中输入 sudo apt-get update && sudo apt-get upgrade -y

约5-10分钟左右升级完毕

输入 sudo reboot重启树莓派。

2.5.4 升级klipper

klipper不是linux自带的软件，所以还是需要手动升级。新的版本会支持一些新的功能，建议及时升级。 升级方法如下

重新连接SSH

在shell中输入 cd ~/klipper && git pull

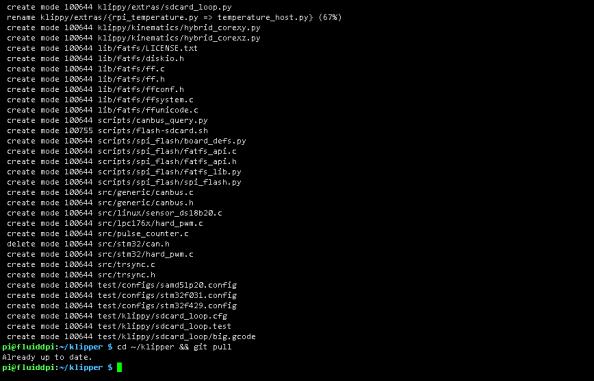

约1-2分钟左右会自动执行完升级。升级成功后会有如下显示

有些时候，由于服务器连接速度等原因，可能会升级不成功，可重复执行命令进行升级。

2.5.5 配置固件参数、生成固件

主控板需要刷入Klipper的固件才可以被树莓派上的Klipper调用控制，生成固件前，需要根据不同的主板 进行参数的配置，具体操作如下

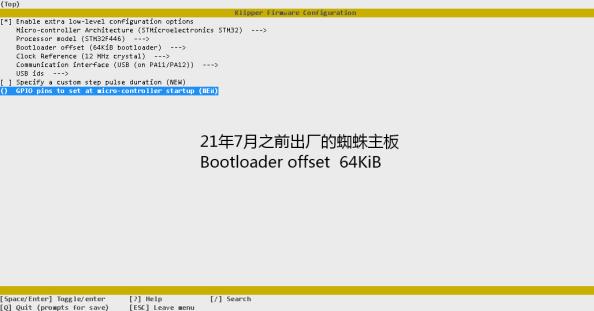

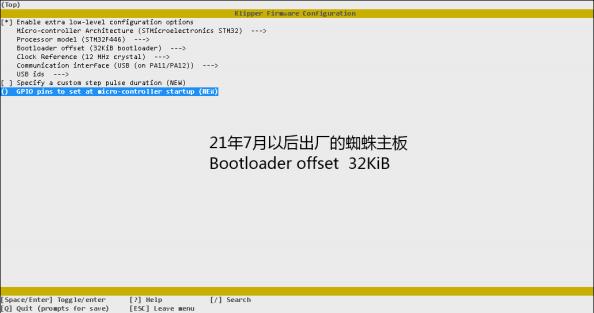

1、在shell中输入 cd ~/klipper && make menuconfig进入固件配置界面

Spider蜘蛛主板采用USB电缆与树莓派链接，可以采用如下配置方式，配置完毕后按“Q”键退出，再按“Y” 键保存。

注意：21年07月之前出厂的蜘蛛主板预制的bootloader的偏移是0x08010000，换算为十进制即为 64Ki B；

21年07月之后出厂的蜘蛛主板预制的bootloader的偏移是0x08008000，换算为十进制即为 32Ki B；

建议将主板的Bootloader更新为32Ki B，烧录方法见教程2.6.2

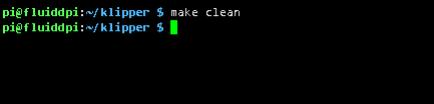

2、在shell中输入 make clean ，清除前一次的编译所产生的object文件及可执行文件。

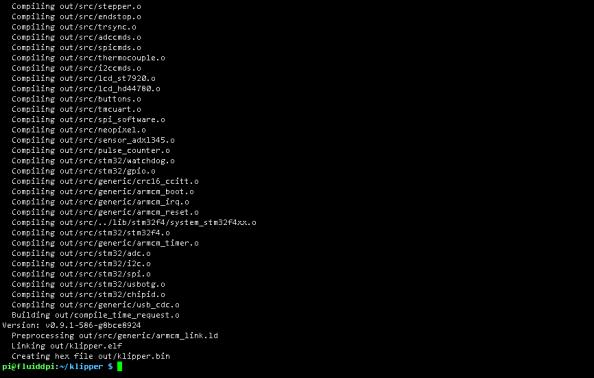

3、在shell中输入 make ，系统开始编译固件，直至完成。编译完成，会显示当前klipper的版本号，生成 的固件名称为klipper.bin ，存放在~/klipper/out目录下。

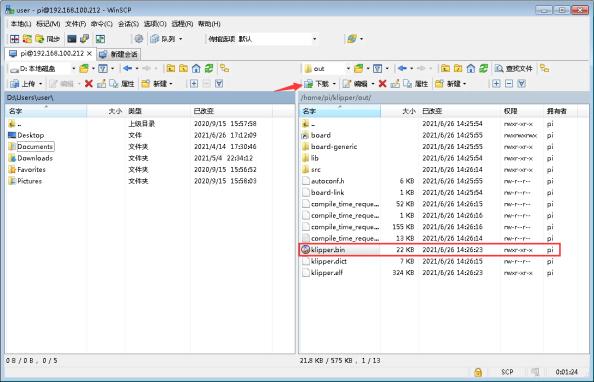

4、使用WinSCP复制klipper.bin 文件到你的桌面，并将其重命名为firmware.bin。

2.6 蜘蛛主板烧录固件

2.6.1 使用TF卡烧录固件

• 准备一张容量不大于32G的TF卡，使用SDformater工具，将其格式化为Fat32格式，将前面生成的 firmware.bin拷入卡中；

• 确保蜘蛛主板没有通电，将TF卡插入蜘蛛主板；

• 给主板通电，等待20S左右后，断开电源，取出TF卡插回电脑，如果固件已被重命名，说明固件已烧录 成功。

2.6.2 使用DFU方式烧录固件（线刷）

• 正常的情况加建议大家用卡刷的方式来烧录固件，如果主板的Bootloader被破坏，没有办法进行卡 刷，可以用以下方式来恢复主板的Bootloader

• 什么是Bootloader ，其实它是一段特殊的程序，他会在主板上电的时候检测TF卡槽内是否插入了卡 片，如果已经插入了TF卡，它会去卡片内检索是否有firmware.bin文件存在，如果有这个文件存在，便 开始更新主板MCU Flash存储器内部的程序，更新完成后会将firmware.bin重命名为old.bin。如果主板 上电启动的时候，没有发现TF卡，或者TF卡里没有firmware.bin文件，Bootloader将会自动跳转到

Bootloader offset设定的地址，运行我们烧录进去的程序。所以一旦Bootloader offset设置错误以后， 固件虽然烧录进去了，但是主板往往是不会正常工作的。

• 下载并安装烧录软件stm32cubeprogrammer

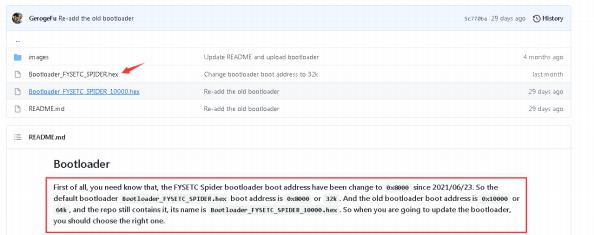

• 下载蜘蛛主板的bootloader固件

• 按下图对主板跳线，并使用TypeC数据线将主控板与PC连接（无需24V供电）

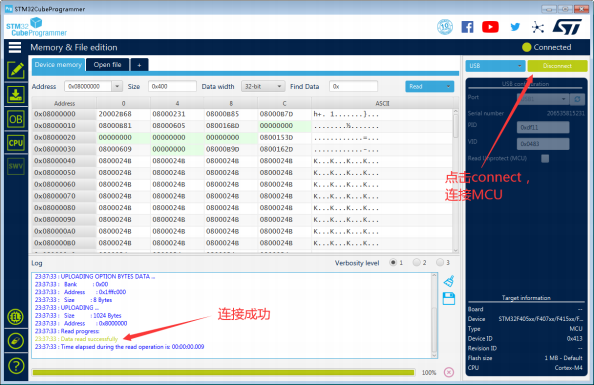

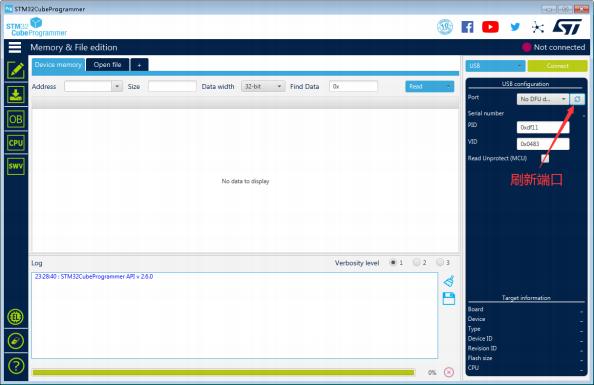

• 打开stm32cubeprogrammer ，选择USB连接后，刷新端口，会自动检测到主控板的端口，如果没有检 测到，可以尝试按一下主板上的reset按键，或者检查线缆连接是否正确，主板跳线是否正确。

• 点击“connect”，连接主控板

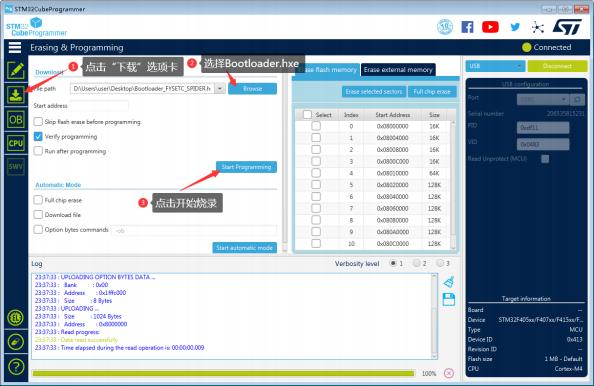

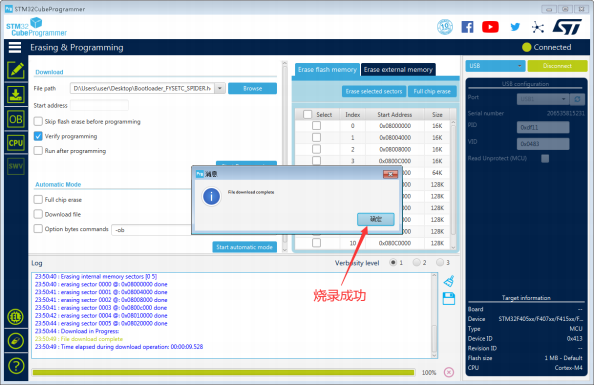

• 点击左侧“下载”选项卡，选择Bootloader的固件，并点击“Start Programming”开始烧录

• 约3-4S，烧录完成并提示成功

• 主控板断开USB线缆，并将跳线恢复至下图所示

以上方式为STM32系列MCU通用烧录方式，不限于Bootloader固件，其他的固件烧录也可使用，烧录是 注意设置正确的偏移地址。

2.7 主板ID的读取

主板的ID是主板的唯一识别码，klipper可以通过识别ID来同时控制多块主板协同工作，这个ID也是 klipper配置文件里必不可少的参数，下面就来看下如何读取ID。

将树莓派通过USB TypeC电缆与树莓派相连（连接方法见1.12.2），并接通树莓派与主控板的电源

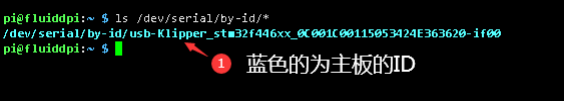

在shell中输入 ls /dev/serial/by-id/*

如果主板的固件烧录正确，将会有如下显示

其中蓝色字符部分 /dev/serial/by-id/usb-Klipper_stm32f446xx_0C001C00115053424E363620-if00 即为主板的ID ，将其复制保存到文本文件中备用。

2.8 printer.cfg文件修改

printer.cfg是klipper重要的配置文件，关于打印机的所有参数，都是需要在这份文件里进行配置。

蜘蛛主板提供了针对Voron2.4打印机的配置文件（见附录1），或者参考 FYSETC 的配置文件

git hub: FYSETC-SPIDER/printer.cfg at main · FYSETC/FYSETC-SPIDER (github.com)

gitee: firmware/Klipper/printer.cfg · FYSETC/FYSETC-SPIDER – 码云 – 开源中国 (gitee.com)

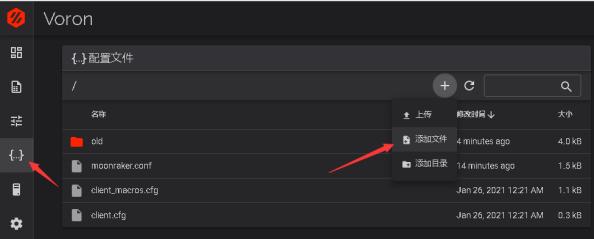

在“配置”选项卡里找到“+”，点击添加文件（如下图）

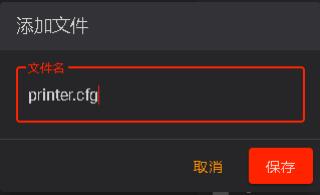

输入文件名“printer.cfg”，点击保存。

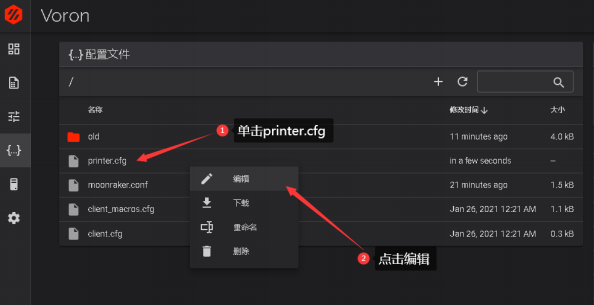

单击新添加的文件“printer.cfg”，选择“编辑”

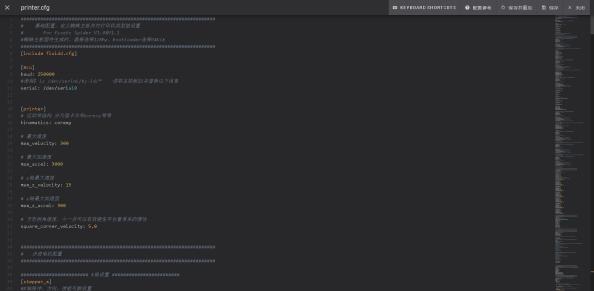

进入编辑界面，将本文最后附录内的SPIDER主板的配置信息复制粘贴到此文件内，并根据配置文件的中 文注释，修改相关内容。最后点击保存并重启。

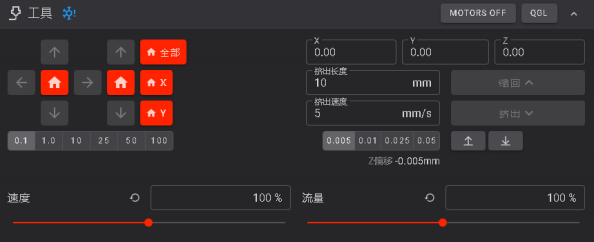

如各项参数全部正确，Klipper会自动连接打印机，工具栏等会自动显示，按钮可以操作。

2.9 Klipper常见错误

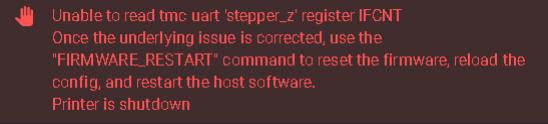

TMC UARTError: 当TMC驱动程序和Spider主板之间的通讯失效时，就会出现这种情况。引起上述故障 可能没有给Spider主板提供24V的电源（TMC驱动器没有启动），或者TMC步进驱动模块没有插入正确 的位置，或者驱动器的跳线设置错误，请重新检查以上问题点。

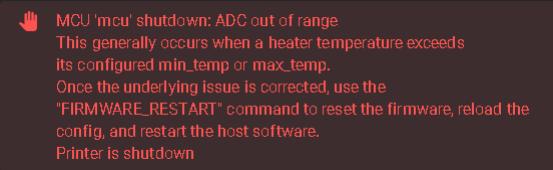

ADC Error: ADC是 “模数转换器 “的缩写，用于将热敏电阻读数转换为挤出头和热床的温度。作为一 种安 全预防措施，一旦Klipper检测到温度超过最大或最小阀值（热敏电阻可能开路或者短路），系统将进入 关闭保护模式。请仔细检查，确保热敏电阻被插入到正确的插座上。

Currently Throttled： 树莓派供电不足或电压不稳时，将会有如下报错，需更换更粗的电源线或者更换 更大功率的电源。

2.10 Klipper故障排除

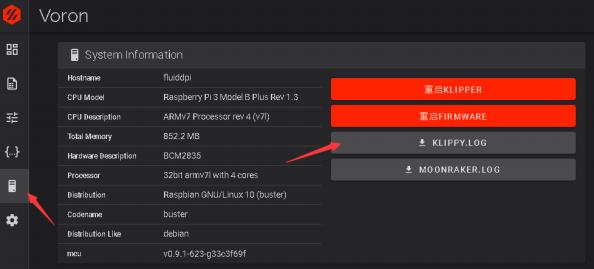

可以通过下载和分析“KLIPPER.LOG”日志文件，协助查找引起故障的原因

2.11 Klipper 配置检查

期待已久的时刻——您的打印机终于能工作了！ Klipper有一个非常有用的配置检查指南，它将有

助于确保打印机各个部件工作正常。 请按照以下网址中详细说明的步骤操作：

https://github.com/KevinOConnor/klipper/blob/master/docs/Config_checks.md

2.11.1 X Y Z轴限位开关检查

确保X、Y和Z轴的限位开关都没有被按下，然后通过终端控制台发送命令：

QUERY_ENDSTOPS

终端窗口应有如下返回值 ，如果其中某一个轴的返回值是“triggered” （触发）而不是“ open” （打开）， 请检查限位开关是否被按下。

Send: QUERY_ENDSTOPS

Recv: x:open y:open z:open

接下来，手动按住X轴限位开关，再次发送QUERY_ENDSTOPS命令，应显示如下返回值。并且继续用相 同的方法测试Y轴和Z轴的限位开关。

Send: QUERY_ENDSTOPS

Recv: x:triggered y:open z:open

如果在上述的测试中，某一个限位开关的状态是反的（按下时显示 “open” ，不按时显示 “triggered” ）， 请进入打印机的配置文件，找到对应轴的配置，在endstop_pin: 的设置值前添加或删除“ ！ℽ ,来达到状 态取反的目的。 例如：

[stepper_y]

step_pin: PD8

endstop_pin: PB12

#修改前 #修改后

endstop_pin: !PB12

…

2.11.2 步进电机检查

要验证每个步进电机是否正确运行，请分别发送以下命令，并观察相应的电机是否以微小的幅度正反转 动。

注意：测试中，X Y轴电机的方向没有要求，测试 Z轴时，对应电机带动的龙门架应该先升后降，否则请 修改电机方向参数。 如果步进电机不转动，请检查接线是否有错误或有松动。

如需改变电机的运转方向，找到对应轴的配置，在dir_pin: 的设置值前添加或删除“ ！ℽ ,来达到反向的目 的。 例如：

[stepper_y]

step_pin: PD8

#修改前 #修改后

dir_pin: !PB12

dir_pin: PB12

…

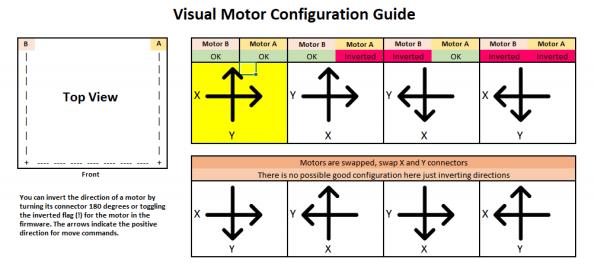

电机的位置如下图

2.11.3 XY归位检查

电机都能正常工作后，就可以开始测试X和Y的归位了! 在测试过程中，为防止因电机方向错误导致的碰 撞，可能需要使用急停功能。以下几种方式可以使打印机急停，一种方法是使用Mini12864显示屏旋钮 下方的E-stop按钮，按下按钮，所有的电机将停止动作，喉管的散热风扇会自动开启，Octoprint的web 界面仍然会运行，但与Klipper的连接会断开。按Klipper左上角的 “Connect “键，然后在Octoprint终端

窗口中发送一个FIRMWARE_RESTART命令，可以让你的打印机恢复待机状态。另一种方法是让你的笔记 本电脑紧挨着打印机，在Octoprint的界面上，按下E-STOP按钮。最后一种硬核的方法，是在出现问题 时关闭整个打印机的电源。 一般不要选择个方法，因为这样做可能会损坏SD卡上的文件，导致您必须从 头开始重新安装所有内容。

当你开始测试打印机归位功能时，如果它走错了方向，采用以上的合适的方法来立即停止打印机当前的 动作。

在终端窗口发送发送X Y轴的归位命令

正视打印机，打印头应该先向右移动，直到触发了X轴限位传感器后精确归位，然后向打印机后方移动， 直到触发Y轴限位传感器后精确归位。 Voron2.4使用的是CoreXY结构，因此打印头在做横向或纵向移动 时，每个电机都必须转动，如果打印头的移动方向不正确，请参考下表以确定如何纠正。如果您需要将 其中一个马达反转，请将方向针脚反转（在pin脚前加上 !，可参见2.11.2 ）。

[stepper x] => Motor B

[stepper y] => Motor A

2.11.4 定义（ 0,0 ）点

使用G28 X Y命令归位 X Y ，然后手动点动将喷嘴移到热床的左前角。

1、如果X Y的坐标都已经为0，但喷嘴还没能移动到热床的左前角，就需要调整热床及热床底部的型材的 位置，使喷嘴能够在热床左上角的正上方。如果调整了热床的位置，同时要调整Z限位开关，确保喷嘴能 够正常触发Z限位开关。

2、如果X Y的坐标还没有为0，但喷嘴已经在热床左上角的上方，就发送M114命令。如果X和Y不是

~0-5mm ，更新[stepper_x]和[position_endstop]的 “position_max “和 “position_endstop”。

[steple_y]:

For X: New = Current – Get Position X Result

For Y: New = Current – Get Position Y Result

如果您更新了配置文件中的任何内容，请保存配置文件，然后使用FIRMWARE_RESTART重新启动 Klipper。

2.11.5 Z轴复位传感器位置定义

执行一次G28 X Y，然后利用控制台点动移动喷嘴的X或Y位置，直到喷嘴位于Z轴限位开关的正上方。发

送M114命令并记录X轴和Y轴的坐标值。打开printer.cfg文件，更新回原点宏例程

（[homing_override]）如下图，然后保存文件并重启klipper。

如果您是使用[safe z home] ，那么可采用上述方法进行参数的更新替换。

修改完毕后，可尝试使用G28命令完成完整的复位动作。如果在G28结束时，您的喷嘴没有超过热床的平

面，请调整Z抬升高度。

2.11.6 调平传感器Probe的检查

首次使用热床自动调平功能之前，请确认Probe传感器工作是否正常工作。

可以通过发送命令： QUERY_PROBE 来测试传感器，以下以PL08传感器为例：

PL08为非接触式磁性金属传感器，当喷嘴组件下降，PL08检测面与PEI弹簧钢板的距离小于8mm时， PL08应被触发，并且PL08自身的触发状态灯应被点亮，此时发送QUERY_PROBE 应返回 triggered触

发。

当喷嘴组件远离弹簧钢板，PL08自身的触发状态灯应熄灭，此时发送QUERY_PROBE 应返回 open 断 开。

如果信号反转，请在probe传感器引脚定义前增加或删除” ！”

请注意PL08传感器的安装高度，其检测端面不应低于喷嘴，否则在打印过程中会擦碰打印件。单也不可 过高，应确保每次运行 QUERY_PROBE 时，喷嘴没有接触到热床表面。

2.11.7 probe传感器精度

首次测试probe传感器，不需要加热喷头和热床，G28复位后将打印头移到热床的中心，然后发送命令：

PROBE_ACCURACY

此时喷头会自动下降直至probe传感器被触发后反向抬升，如此r连续探测热床10次，并在最后输出一个 标准偏差值，标准偏差应小于0.003mm。如果每次的探测值不稳定或者是呈趋势性的变化，需要检查Z 轴皮带的松紧度。劣质的传感器也会影响重复探测的精度。

PROBE_ACCURACY不稳定的例子如下（预热期间呈下降趋势）。

2.11.8 四轴龙门调平（或Z倾斜）

在进行4Z调平操作之前，先打开printer.cfg配置文件，找到4Z调平的宏[quad_gantry_level]，根据热床 大小调整4个探测点的坐标位置，确保探测点都在热床打印区域以内。

[quad_gantry_level]

gantry_corners:

-60,-10

360,370

points:

25,25 #左下角

25,275 #做上脚

275,275 #右上角

275,25 #右下角

speed: 100

horizontal_move_z: 10

retries: 5

retry_tolerance: 0.0075

max_adjust: 10

第一次运行4Z调平前，请先用手将龙门的4个角高度调至差不多一致，先运行一次 G28 归位，然后发送 命令：

Quad_Gantry_Level 或 Z_Tilt (Voron2.2或Voron1.8)

打印机开始执行4Z自动调平动作，喷头从左下角开始采集高度数据，并按逆时针依次探测完4个点。每次 探测完，系统会自动计算出一个平均的公差值，并自动调整4个角的高度。重复探测2-3次，直至公差值 小于 retry_tolerance: 的设定值，即完成了4Z调平的动作。

注意：果偏差越来越大，请检查是电机的顺序是否正确。如果探测次数超过5圈仍未达到预设公差，系统

将会报错。 Z轴皮带的松紧程度以及劣质的传感器都会影响重复探测的精度。

2.11.9 热床的PID校正

G28归位后，将喷嘴移至热床中心，高出床面约5-10mm ，然后发送命令

PID_CALIBRATE HEATER=heater_bed TARGET=100

它将执行一个PID校准程序，将持续约10分钟。完成后发送保存命令

SAVE_CONFIG

将自动把参数保存到配置文件中。

2.11.10 挤出头的PID校正

先将模型冷却风扇设置为25%的转速（ M106 S64 ），然后发送命令

PID_CALIBRATE HEATER=extruder TARGET=245

它将执行一个PID校准程序，将持续约5分钟。 一旦完成，完成后发送保存命令

SAVE_CONFIG

2.11.11 在热仓中运行四轴龙门调平

运行G28命令将打印机归位

第一次在高室温下运行四龙门调平，为验证Probe传感器能稳定工作，

1、先将热床和挤出头预热，热床预热温度100C和挤出头预热温度240C；

2、预热约15-20分钟后，将喷头移动至热床中心，试运行 PROBE_ACCURACY 。如果10次探测数值呈上升

或下降趋势，或标准偏差大于0.003mm ，请再等5分钟后再试。需要在读数稳定后，方可运行 QUAD_GANTRY_LEVEL 进行4Z调平动作。

重要：因为热床铝板在加热过程中会存在热变形，每次开始打印时记住这一点–从冷机到开始打印通常需 要预热10-20分钟，以确保温度稳定下来，热床加热变形稳定后，再执行打印工作。

2.11.12 Z复位偏移调整

对Z复位偏移的调整，其实就是是调整Z轴在高度为0时，喷嘴距热床的高度，他关系到打印时，首层的高

度是否正确，料丝是否能良好的粘附在热床上。在做此项操作前，请将挤出机设置为240C，热床加热至 100C，预热15分钟后开始以下操作。

1、先执行一次 G32 。

2、然后将打印头移至热床中心，运行命令

Z_ENDSTOP_CALIBRATE

然后使用 命令 TESTZ Z=- 1 缓慢地将喷头移向热床表面，直到喷头离热床表面约1mm时，在热床与喷 嘴之间垫一张A4白纸，然后使用微调指令 TESTZ Z=-0.1 使喷嘴慢慢接近热床表面，直至喷嘴接接触到 A4纸，用手抽拉白纸有轻微阻力，此时可执行确认命令 ACCEPT ，然后执行 保存命令 SAVE_CONFIG ， 将自动把参数保存到配置文件中。 。

在上述调试过程中，如果喷头下降的太多，导致A4纸抽拉不动，可使用正数 TESTZ Z=0.1 ，使喷嘴抬 高。

重要：在保存完参数后，马上执行 G28 复位，使喷头离开热床表面，以免烫坏PEI膜。

如果在执行过程中出现报错(越界) ，一般是由于Z限位传感器的的轴太长，可能会在打印过程中卡住打印 头。最好切割轴，使其与 PEI 的表面平齐。

2.11.13 挤出机校准

在第一次打印之前，需要确保挤出机能挤出正确长度的材料。根据打印材料所需的温度，加热挤出头， 从挤出机进料口的铁氟龙管口处量120mm料丝，并在120mm处用美工刀做一个标记。在Fluidd中，手 动操作挤出50mm2次，共100mm（ Klipper的单次挤出量不允许超过50mm ）。待挤出机停止后，测量

从挤出机进料口到标记处的长度x。如果挤出量正确的时候， x应该为20mm（ 120mm – 100mm = 20mm ）。但实际是会有偏差的，找到配置文件中的现有挤出值，并使用以下方法更新它。

新收缩值=旧收缩值* （实际挤出量/目标挤出量）

将新值替换配置文件中，保存并重启klipper。然后按上述方法重新再验证一遍，如果挤出量在目标值的 ±0.5%范

围内（即，目标值为99.5-100.5mm ，目标挤出长度为100mm ），挤出机就校准好了。

2.11.14 动态微调Z轴高度

打印过程中，可以使用工具面板上的Z偏移微调按钮来动态调整喷嘴的高度

如果希望系统一直使用当前高度，可以将当前的偏移值累加到原有的偏移值上。在配置文件最底部找到Z 复位偏移值

New Position = Old Position – Z偏移（上图中）

请注意，position_endstop值越大，喷嘴将更接近热床。

举例：

New Position = Old Position（ 7.25 ）-Z偏移 (-0.005) = 7.25 + 0.005=7.255

2.11.15 切片设置和首次打印

建议使用Ultimaker Cura软件进行模型切片，在下载安装完成后要先不要运行。在 slicer_profiles/cura 下载最新的Voron Cura设置文件，然后将rar文件夹解压到C:\ Program Files\ Ultimaker Cura

X.X\ resources中。然后打开Ultimaker Cura ，在 “非网络打印机 “下选择Voron标签，并选择打印机的大 小。

如果你对切片软件的参数不是很了解，可以先试用默认的参数。

首次打印

从Voron Git hub页面下载voron_design_cube_v7.stl ，打开Ultimaker Cura ，使用默认的切片设置对模 型进行切片，同时要确保挤出头温度和热床温度与使用的耗材相对应。

一般推荐：

ABS：热床100C，挤出头250C

PLA：热床60C，挤出头195C

打印质量的好坏，与切片的参数及机器的调试密不可分，需要一定的耐心来慢慢完善。

附录1：蜘蛛主板配置文件

#####################################################################

# 基础配置，定义蜘蛛主板并对打印机类型做设置

# For Fysetc Spider V1.0&V1.1

#蜘蛛主板固件生成时，晶振选择12Mhz，Bootloader选择32Kib

##################################################################### [include fluidd.cfg]

[mcu]

#主板通信波特率，一般不需要改动

baud: 250000

#主板通信端口设置，使用$ ls /dev/serial/by-id/* 读取主控板ID并替换以下信息

serial: /dev/serial0

[printer]

# 运动学结构 分为笛卡尔和corexy等等，Voron2.4是corexy

kinematics: corexy

# 最大速度

max_velocity: 300

# 最大加速度

max_accel: 3000

# z轴最大速度

max z velocity: 15

# z轴最大加速度

max z accel: 300

# 方形拐角速度，小一点可以有效避免平台重带来的惯性

square_corner_velocity: 5.0

##################################################################### # 步进电机配置

#####################################################################

######################## X轴设置 ########################

[stepper_x]

# X轴电机脉冲引脚设置

step_pin: PE11

# X轴电机方向引脚设置，可以通过添或删除引脚前面的!来改变电机的运转方向

dir_pin: !PE10

# X轴电机使能引脚设置

enable_pin: !PE9

#—Klipper0.9以上版本设置—

# 电机细分设置

microsteps: 16

# 主动带轮周长mm（2GT-20T带轮40，2GT-16T带轮32）

rotation_distance: 40

# 电机单圈所需脉冲数（1.8度电机:200，0.9度电机:400）

full_steps_per_rotation: 200

# X轴最小行程–软件限位

position_min: 0

# X轴最大行程–软件限位（如果是350机型，需更改为350）

position_max: 300

# X轴的机械复位点坐标（如果是350机型，需更改为350）

position_endstop: 300

# 复位速度

homing_speed: 25

# 第一次触发复位开关之后的后退距离

homing_retract_dist: 5

# 复位方向（ 一般不需要改动）

homing_positive_dir: true

# 限位开关PIN脚设置（X-）

endstop_pin: ^PB14

######################## y轴设置 ########################

[stepper_y]

#Y轴电机脉冲引脚设置

step_pin: PD8

#Y轴电机方向引脚设置，可以通过添或删除引脚前面的!来改变电机的运转方向

dir_pin: !PB12

#Y轴电机使能引脚设置

enable_pin: !PD9

#—Klipper0.9以上版本设置—

#电机细分

microsteps: 16

#主动带轮周长mm（2GT-20T带轮40，2GT-16T带轮32）

rotation_distance: 40

#电机单圈脉冲数（1.8度电机:200，0.9度电机:400）

full_steps_per_rotation: 200

# Y轴最小行程–软件限位

position_min: 0

# Y轴最大行程–软件限位（如果是350机型，需更改为350）

position_max: 300

# Y轴的机械复位点坐标（如果是350机型，需更改为350）

position_endstop: 300

# 复位速度

homing_speed: 25

# 第一次触发复位开关之后的后退距离

homing_retract_dist: 5

# 复位方向（ 一般不需要改动）

homing_positive_dir: true

# 限位开关PIN脚设置（Y-）

endstop_pin: ^PB13

######################## E0挤出机设置 ########################

[extruder]

# 挤出机电机脉冲引脚设置

step_pin: PD12

# 挤出机电机方向引脚设置，可以通过添或删除引脚前面的!来改变电机的运转方向

dir_pin: !PC4

# 挤出机电机使能引脚设置

enable_pin: !PE8

#—Klipper0.9以上版本设置—

# 电机细分

microsteps: 16

# 主动带轮周长mm（BMG）

rotation_distance: 25.12

# 电机单圈脉冲数（1.8度电机:200，0.9度电机:400）

full_steps_per_rotation: 200

# 减速比（BMG齿轮比为50：17，输出轴在前，输入轴在后）

gear_ratio: 50:17

# 耗材直径

filament_diameter: 1.75

# 挤出头加热棒控制Pin脚设置(e0)

heater_pin: PB15

# 加热棒最低温度阀值，热床温度低于此值会出现ADC报错

min_temp: 0

# 加热棒最高温度阀值，热床温度高于此值会出现ADC报错

max_temp: 270

# 挤出头传感器类型及Pin脚（TE0）

sensor_type: NTC 100K MGB18-104F39050L32

sensor_pin: PC0

# 喷嘴直径

nozzle_diameter: 0.400

# 加热棒PWM最大输出功率

max_power: 1.0

# 加热棒最低挤出温度（达到此温度挤出机才能有挤出动作）

min_extrude_temp: 170

# pid控制参数

control = pid

pid_kp = 26.213

pid_ki = 1.304

pid_kd = 131.721

pressure_advance: 0.05

pressure_advance_smooth_time: 0.040

######################## Z0轴设置 ########################

[stepper_z]

#Z0电机脉冲引脚设置

step_pin: PD14

#Z0电机方向引脚设置，可以通过添或删除引脚前面的!来改变电机的运转方向

dir_pin: PD13

#Z0电机使能引脚设置

enable_pin: !PD15

#—Klipper0.9以上版本设置—

#电机细分

microsteps: 16

#主动带轮周长mm（2GT-20T带轮40，2GT-16T带轮32）

rotation_distance: 40

#电机单圈脉冲数（1.8度电机:200，0.9度电机:400）

full_steps_per_rotation: 200

#减速比（Z轴大小带轮比为80：16，输出轴在前，输入轴在后）

gear_ratio: 80:16

# z轴最小行程–软件限位position_max: 300

position_min: -1

# Z轴最大行程–软件限位（如果是350机型，需更改为350）

position_max: 300

# Z轴的机械复位点坐标，Y可以理解为喷嘴的偏移值，值越大，喷嘴离热床越近（负值也一样， eg.-1>-2）

position_endstop: 3.56

# 复位速度

homing_speed: 16.0

# 第二次精确复位的速度

second_homing_speed: 3.0

# 第一次触发复位开关之后的后退距离

homing_retract_dist: 3.0

# 限位开关PIN脚设置（Z-）

endstop_pin: PA0

######################## Z1轴设置 ########################

[stepper_z1]

#Z1电机脉冲引脚设置

step_pin: PD5

#Z1电机方向引脚设置，可以通过添或删除引脚前面的!来改变电机的运转方向

dir_pin: !PD6

#Z1电机使能引脚设置

enable_pin: !PD4

#—Klipper0.9以上版本设置—

#电机细分

microsteps: 16

#主动带轮周长mm（2GT-20T带轮40，2GT-16T带轮32）

rotation_distance: 40

#电机单圈脉冲数（1.8度电机:200，0.9度电机:400）

full_steps_per_rotation: 200

#减速比（Z轴带轮比为80：16，输出轴在前，输入轴在后）

gear_ratio: 80:16

######################## Z2轴设置 ########################

[stepper_z2]

#Z2电机脉冲引脚设置

step_pin: PE6

#Z2电机方向引脚设置，可以通过添或删除引脚前面的!来改变电机的运转方向

dir_pin: PC13

#Z2电机使能引脚设置

enable_pin: !PE5

#—Klipper0.9以上版本设置—

#电机细分

microsteps: 16

#主动带轮周长mm（2GT-20T带轮40，2GT-16T带轮32）

rotation_distance: 40

#电机单圈脉冲数（1.8度电机:200，0.9度电机:400）

full_steps_per_rotation: 200

#减速比（Z轴带轮比为80：16，输出轴在前，输入轴在后）

gear_ratio: 80:16

######################## Z3轴设置 ########################

[stepper_z3]

#Z3电机脉冲引脚设置

step_pin: PE2

#Z3电机方向引脚设置，可以通过添或删除引脚前面的!来改变电机的运转方向

dir_pin: !PE4

#Z3电机使能引脚设置

enable_pin: !PE3

#—Klipper0.9以上版本设置—

#电机细分

microsteps: 16

#主动带轮周长mm（2GT-20T带轮40，2GT-16T带轮32）

rotation_distance: 40

#电机单圈脉冲数（1.8度电机:200，0.9度电机:400）

full_steps_per_rotation: 200

#减速比（Z轴带轮比为80：16，输出轴在前，输入轴在后）

gear_ratio: 80:16

##################################################################### # TMC2209 驱动配置

#####################################################################

[tmc2209 stepper_x]

#通讯端口Pin脚定义

uart_pin: PE7

#是否开启256微步插值

interpolate: True

#电机运行电流值

run_current: 0.9

#电机静态力矩保持电流值

hold_current: 0.6

#驱动采样电阻值（不要修改）

sense_resistor: 0.110

#TMC2209的静音阀值（使用LDO0.9度电机，设置100）

stealthchop_threshold: 200

[tmc2209 stepper_y]

uart_pin: PE15

#microsteps: 16

interpolate: True

run_current: 0.9

hold_current: 0.7

sense_resistor: 0.110

stealthchop_threshold: 200

[tmc2209 extruder]

uart_pin: PA15

#microsteps: 16

interpolate: True

run_current: 0.6

hold_current: 0.4

sense_resistor: 0.110

stealthchop_threshold: 200

[tmc2209 stepper_z]

uart_pin: PD10

#microsteps: 16

interpolate: True

run_current: 0.9

hold_current: 0.7

sense_resistor: 0.110

stealthchop_threshold: 200

[tmc2209 stepper_z1]

uart_pin: PD7

#microsteps: 16

interpolate: True

run_current: 0.9

hold_current: 0.7

sense_resistor: 0.110

stealthchop_threshold: 200

[tmc2209 stepper_z2]

uart_pin: PC14

#microsteps: 16

interpolate: True

run_current: 0.9

hold_current: 0.7

sense_resistor: 0.110

stealthchop_threshold: 200

[tmc2209 stepper_z3]

uart_pin: PC15

#microsteps: 16

interpolate: True

run_current: 0.9

hold_current: 0.7

sense_resistor: 0.110

stealthchop_threshold: 200

##################################################################### # Heater Bed 热床设置

##################################################################### [heater_bed]

#热床加热器控制Pin脚 （BED OUT）

heater_pin: PB4

#热床温度传感器规格及Pin脚(TE3)

sensor_type: NTC 100K MGB18-104F39050L32

sensor_pin: PC3

# 热床PWM最大输出功率

max_power: 1.0

#热床最低温度阀值，热床温度低于此值会出现ADC报错

min_temp: 0

#热床最高温度阀值，热床温度高于此值会出现ADC报错

max_temp: 125

# pid控制参数

control: pid

pid_kp: 58.437

pid_ki: 2.347

pid_kd: 363.769

##################################################################### # Fan 风扇设置

#####################################################################

######################### 喉管散热风扇(FAN0) ########################

[heater_fan hotend_fan]

#喉管散热风扇引脚设置（FAN0）

pin: PB0

#喉管散热风扇最大输出功率（默认：1.0）

max_power: 1.0

kick_start_time: 0.5

heater: extruder

#喉管散热风扇启动阀值

heater_temp: 50.0

## If you are experiencing back flow, you can reduce fan_speed

fan_speed: 1.0

shutdown_speed: 1.0

######################## 打印冷却风扇(FAN1) ######################## [fan]

#模型冷却风扇引脚设置(FAN1)

pin: PB1

kick_start_time: 0.75

#模型散热风扇最大输出功率（默认：1.0）

max_power: 1.0

######################## 电路仓散热风扇(可以并联在喉管风扇接口上)

########################

#[temperature_fan controller_fan]

#pin: PB6

#max_power: 0.7

#shutdown_speed: 0.0

#kick_start_time: 0.500

#sensor_type: NTC 100K MGB18-104F39050L32

#sensor_pin: z:P0.25

#min_temp: 0

#max_temp: 50

#target_temp: 24

#gcode_id: T1

#control: watermark

######################## 打印仓内排气扇(FAN2) ########################

#[temperature_fan exhaust_fan]

#pin: PB2

#max_power: 0.7

#shutdown_speed: 0.0

#kick_start_time: 5.0

#sensor_type: NTC 100K MGB18-104F39050L32

#sensor_pin: PC1

#min_temp: 0

#max_temp: 60

#target_temp: 40

#gcode_id: C

#control: watermark

# 中断超时时间

[idle_timeout]

timeout: 3600

##################################################################### # Probe 4z调平传感器

#####################################################################

######################## Z调平传感器单点探测宏(Z+) ######################## [probe]

#调平传感器引脚设置（X+）

pin: PA3

#传感器对应喷嘴的偏移数值

x_offset: 0

y_offset: 25.0

z_offset: 0

#调平时的速度

speed: 10.0

#采样次数

samples: 3

samples_result: median

sample_retract_dist: 3.0

#采样公差

samples_tolerance: 0.01

#超公差重试次数

samples_tolerance_retries: 3

##################################################################### # Homing and Gantry Adjustment Routines归位与机架调整

#####################################################################

######################## XYZ复位 ########################

[homing_override]

axes: z

set_position_z: 0

gcode:

G90

G0 Z10 F600

G28 X Y

## XY Location of the Z Endstop Switch

## Update X0 and Y0 to your values (such as X157, Y305) after going through ## Z Endstop Pin Location Definition step.

#以下一行XY坐标根据自己的Z限位传感器位置修改保存

G0 X232 Y338 F3600

#以下XYZ坐标机器完成复位后，喷头停留的位置，根据自己的需求可以调整

G28 Z

G0 Z10 F1800

G0 X150 Y150 Z20.05 F3600

######################## Voron2 4Z调平 ########################

[quad_gantry_level]

gantry_corners:

-60,-10

360,370

#4Z调平采集点坐标设置（300机型）

points:

25,25

25,250

275,250

275,25

#4Z调平采集点坐标设置（300机型）

#points:

# 25,25

# 25,300

# 325,300

# 325,25

# 4Z调平的速度

speed: 100

#4Z调平时，Z的起始高度

horizontal_move_z: 10

#采样失败重试次数

retries: 5

#采样公差

retry_tolerance: 0.01

#采样时Z的最大行程

max_adjust: 10

##################################################################### # Displays

#####################################################################

[display]

#接Mini12864显示屏的设置

#显示屏驱动类型

lcd_type: uc1701

# 显示屏片选cs引脚设置

cs_pin: PC11

# 显示屏数据a0引脚设置

a0_pin: PD2

# 显示屏复位rst脚设置

rst_pin: PC10

# 旋转编码器（旋钮开关） 引脚设置

encoder_pins: ^PC6,^PC7

# 旋转编码器（旋钮开关）确认按键的引脚设置

click_pin: ^ !PA8

# 对比度

contrast: 63

# 菜单超时时间

menu_timeout: 30

# SPI总线设置

spi_bus: spi1

[neopixel my_neopixel]

# To control Neopixel RGB in mini12864 display

#显示屏背光灯控制引脚设置

pin: PC12

chain_count: 3

#红色LED灯亮度控制（范围：0-1）

initial_RED: 1.0

#绿色LED灯亮度控制（范围：0-1）

initial_GREEN: 0.0

#蓝色LED灯亮度控制（范围：0-1）

initial_BLUE: 0.0

##################################################################### # Macros Gcode宏

#####################################################################

[gcode_macro G32]

gcode:

BED_MESH_CLEAR

G28

QUAD_GANTRY_LEVEL

G28

G0 X150 Y150 Z20 F6000

[gcode_macro PRINT_START]

# Use PRINT_START for the slicer starting script – please customise for your

slicer of choice

gcode:

G32 ; home all axes

G1 Z20 F3000 ; move nozzle away from bed

[gcode_macro PRINT_END]

# Use PRINT_END for the slicer ending script – please customise for your slicer

of choice

gcode:

M400 ; wait for buffer to clear

G92 E0 ; zero the extruder

G1 E-10.0 F3600 ; retract filament

G91 ; relative positioning

G0 Z1.00 X20.0 Y20.0 F20000 ; move nozzle to remove stringing

TURN_OFF_HEATERS

BED_MESH_CLEAR

## Thermistor Types

## “EPCOS 100K B57560G104F”

## “ATC Semitec 104GT-2”

## “NTC 100K beta 3950”

## “Honeywell 100K 135-104LAG-J01”

## “NTC 100K MGB18-104F39050L32” (Keenovo Heater Pad)

## “AD595”

## “PT100 INA826”

附录2 SpiderV1.0 & V1.1 Pin Definition
